ジムニーの定番カスタムの一つが、車高を高くするリフトアップです。
見た目の迫力が増し、悪路での走破性向上も期待できますが、車高を上げるほど重心も高くなる傾向があり、車両の安定性に影響する可能性があります。
そこで気になるのが、
「ジムニーは何インチまでなら車検に通るのか」
「コイルスプリングによるリフトアップなら構造変更は不要なのか」
「3インチアップすると、最大安定傾斜角度は不足するのか」
という点ではないでしょうか。
しかし、車検への適合性はリフトアップ量だけでは判断できません。同じ3インチアップでも、タイヤサイズ、輪距、車両重量、ルーフラックやルーフテントなどの装備によって、重心高さや安定性は変わります。
また、コイルスプリングが指定部品に該当し、車高の変化だけを理由とした構造等変更検査が不要となる場合でも、最大安定傾斜角度や直前及び側方視界、灯火類の取付位置などへの適合が免除されるわけではありません。
この記事では、軽自動車規格のジムニーを題材に、リフトアップが最大安定傾斜角度へ与える影響や3インチアップの試算例、車検で確認される項目について、検査実務の視点から分かりやすく解説します。
検子先輩、結局のところ、ジムニーは何インチまでなら大丈夫なんですか？
2インチなら大丈夫、3インチから危ない、というような目安はないんですか？
車検に適合するリフトアップ量を、一律に「何インチまで」と決めることはできないわ。
同じ3インチアップでも、タイヤサイズやルーフラックなどの装備によって、重心高さや安定性が変わるからよ。
リフトアップ量や装備によって確認点は異なる
リフトアップ量や装備内容ごとの主な注意点は、次のとおりです。
| カスタム例 | 確認の考え方 | 主な注意点 |
|---|---|---|
| 約1インチアップ | 装備内容を含めて確認 | タイヤサイズ、視界、灯火類などに影響する場合がある |
| 約2インチアップ | 複数項目の確認が必要 | 視界、灯火類、安定性への影響を確認 |
| 約3インチアップ | 車両ごとの確認が重要 | 重心高さや最大安定傾斜角度を含めて総合確認 |
| 約4インチ以上 | 詳細な確認が必要 | 安定性、視界、突入防止、灯火類などを総合確認 |
| ルーフラック＋重量物 | 取付位置と重量を確認 | 車体上部の重量増加により重心が高くなる |
| 大径タイヤ | サイズと組合せを確認 | 車高、速度計、タイヤ突出などにも影響する |
※上表は一般的な注意度を示した目安であり、車検適合を保証するものではありません。車種、改造方法、装備品などによって判断は異なります。
コイルスプリングなら何cm上げても構造変更は不要？
足回りを変更して車高を上げる「リフトアップカスタム」は、ジムニーで人気の高い改造です。
その一方で、
「コイルスプリングなら何cm上げても構造変更は不要なの？」
と疑問に思う方もいるのではないでしょうか。
コイルスプリングは、一定の条件のもとで構造等変更検査を省略できる「指定部品」に該当します。
そのため、適切な方法で取り付けたことによる車高の変化だけを理由に、直ちに構造等変更検査が必要になるとは限りません。
ただし、指定部品を使用していても、保安基準への適合が免除されるわけではありません。
リフトアップ車では、主に次の項目への影響を確認する必要があります。
- 最低地上高
- 直前及び側方視界
- 灯火類の取付位置
- タイヤの突出
- 後部の突入防止
- 最大安定傾斜角度
この記事では、軽自動車規格のジムニーを題材に、
- 最大安定傾斜角度とは何か
- リフトアップすると、なぜ安定性に影響するのか
- 3インチアップを試算するとどうなるのか
- 車検ではどのように確認するのか
について、検査実務の視点から分かりやすく解説します。
最大安定傾斜角度とは何か？
検子先輩、
「最大安定傾斜角度」って、どういう意味ですか？
最大安定傾斜角度とは、車両を横方向へ傾けたとき、転覆せずに静止できる限界の角度のことよ。
簡単に言えば、「車がどこまで傾いても倒れないか」を確認する安定性の基準ね。
車両の重心が高くなるほど、横方向へ傾いたときに転覆しやすくなります。
そのため、次のような改造を行った車両では、最大安定傾斜角度が重要な確認項目になります。
- 大幅なリフトアップ
- 大径タイヤへの変更
- ルーフラックやルーフテントの装着
- 車体上部への重量物の搭載
- キャンピング架装
一つひとつの変更による影響が小さくても、複数のカスタムを組み合わせると、重心が想定以上に高くなることがあるわよ。

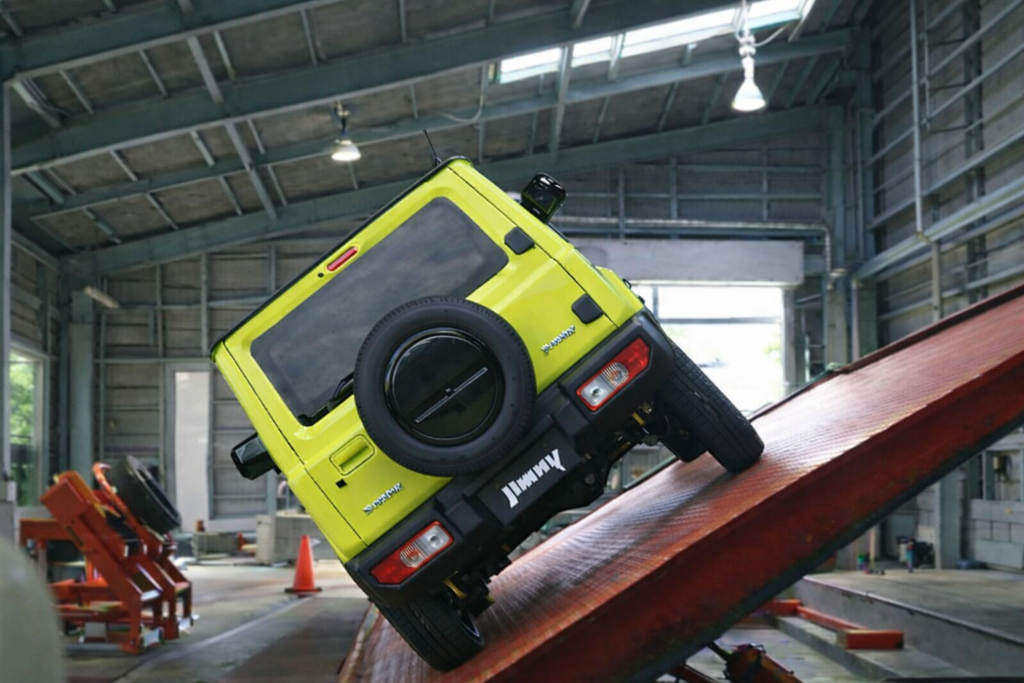

最大安定傾斜角度は、傾斜角度測定機による実測や、車両の寸法・重量などを用いた計算によって確認します。
最大安定傾斜角度は何度必要？
一般的な四輪自動車では、原則として、空車状態で車両を左右それぞれ35度まで傾けた場合に転覆しないことが求められます。
つまり、左右それぞれ35度まで傾けても静止できるだけの安定性が必要です。
※車両の種類、最高速度、車両重量と車両総重量の関係などによっては、異なる基準が適用される場合があります。
過度なリフトアップや車体上部への重量物の取付けによって重心が高くなると、この基準を満たせなくなる可能性があります。
最大安定傾斜角度35度＝35度の斜面を走れる、ではない
35度まで倒れないなら、35度の斜面も走れるってことですか？
いいえ、そういう意味ではないわ。
最大安定傾斜角度は、停止した車両をゆっくり傾けて確認する静的な基準なの。
走行中は、速度や路面の凹凸、荷物の移動なども影響するから、同じようには考えられないわよ。
実際の走行中には、次のような力や条件が加わります。
- 走行速度
- 急な操舵
- 路面の凹凸や傾斜
- タイヤのグリップ
- 積載物の移動
- 横風
したがって、最大安定傾斜角度が35度以上あるからといって、35度の斜面を安全に走行できるという意味ではありません。
なぜリフトアップすると安定性が低下する？
車高を上げた分だけ、重心も同じ高さだけ上がるんですか？
必ずしも同じ量だけ上がるわけではないわ。
足回りの変更によって車体全体が持ち上がる場合と、大径タイヤやルーフラック、架装物を追加する場合とでは、重心高さへの影響が異なるの。
特に、車体上部に重量物を取り付けると、少ない重量でも安定性に影響しやすいわよ。
リフトアップによって車体が持ち上がると、車両全体の重心も高くなる傾向があります。
重心が高くなるほど、車両が横方向へ傾いたときの転覆に対する余裕は小さくなります。
特にジムニーは、比較的車高が高い一方で、車体幅や輪距が限られています。
そのため、リフトアップ量だけでなく、タイヤや車体上部の装備も含めて確認することが重要です。
安定性に影響する主な変更には、次のようなものがあります。
- リフトアップ
- 大径タイヤ
- ルーフラック
- ルーフテント
- キャンピング架装
- 車体上部への重量物の搭載
複数の変更を組み合わせると、重心高さや重量配分が変化し、最大安定傾斜角度にも影響します。

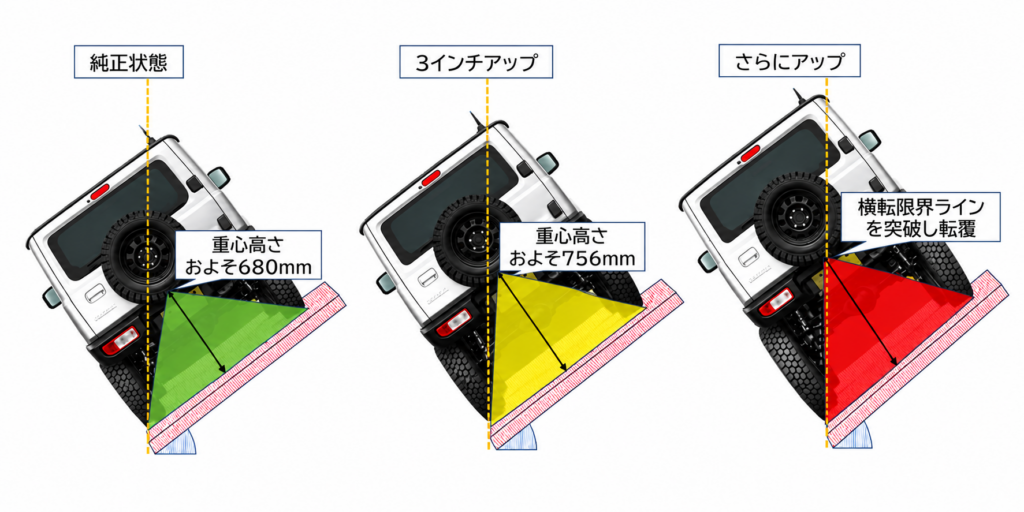

ジムニーの3インチアップを試算するとどうなる？
六車ガレージでは、軽自動車規格のジムニーを想定し、最大安定傾斜角度を試算しました。
その計算例では、3インチアップ程度が一つの目安となりました。
ただし、これは一定の車両寸法、輪距、重心高さ、車両重量などを設定した試算結果です。
すべてのジムニーに、そのまま当てはまるものではありません。
同じ3インチアップでも、次の条件によって計算結果は変わります。
- 車種・型式
- 改造前の重心高さ
- タイヤサイズ
- ホイールの仕様
- 車両重量
- 前後左右の重量配分
- ルーフラックやルーフテントの重量
- キャンピング架装
- 車体上部への積載物
そのため、「3インチアップなら必ず車検に通る」という意味ではありません。
実際の適合性は、車両ごとの仕様と改造内容をもとに確認する必要があります。
実際に最大安定傾斜角度を計算してみたい方は、以下の記事をご覧ください。
高さだけで判断するのではなく、タイヤ、重量、装備品まで含めて車両全体を見ることが大切よ。
最大安定傾斜角度を実際に計算する方法
最大安定傾斜角度の詳しい計算方法については、別の記事で解説しています。
車両の数値を入力するだけで計算できる、自動計算シミュレーターも掲載しています。
最大安定傾斜角度に関係する保安基準
最大安定傾斜角度は、改造後の車両が必要な横方向の安定性を確保しているかを確認するための基準です。
主に、次の要素が関係します。
- 車両の重心高さ
- 輪距
- 車両重量
- 重量配分
- 車両の構造
- 架装物や装備品の位置
道路運送車両の保安基準第5条「安定性」
自動車の安定性については、道路運送車両の保安基準第5条で規定されています。
簡単に表現すると、自動車は走行中に容易に転覆しない構造であることが求められています。
車検ではどのように確認する？
最大安定傾斜角度が不足しているかもしれない車は、通常の車検でもその場で傾けて測定するんですか？
通常の継続検査で、すべての車両を傾斜台に載せて測定するわけではないわ。
ただし、リフトアップや架装によって重心高さや重量配分が大きく変化している場合には、改造内容に応じて、計算書や関係資料による安定性の確認が必要になることがあるの。
最大安定傾斜角度の主な確認方法には、次の2つがあります。

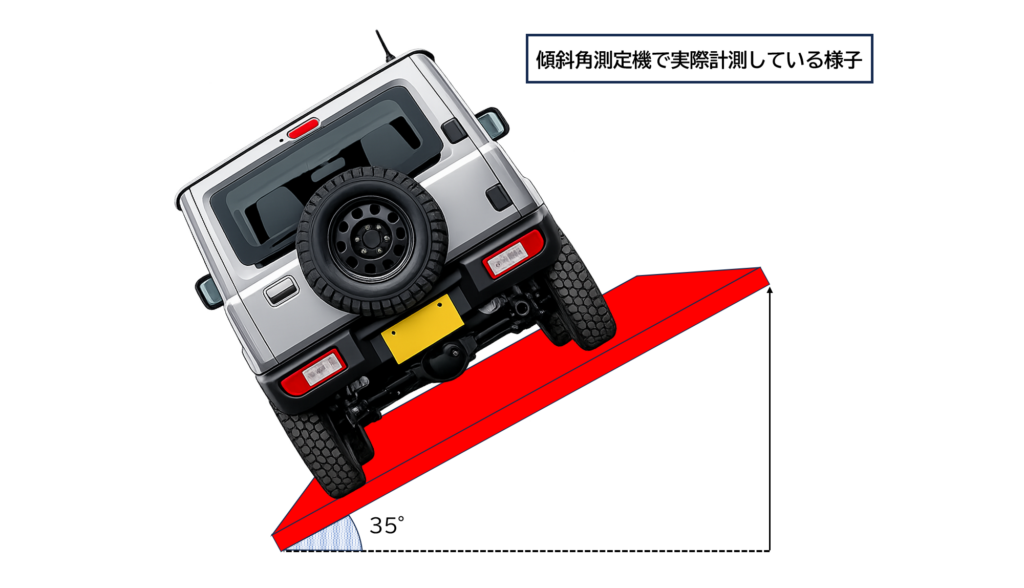

傾斜角度測定機による実測
車両を傾斜角度測定機に載せ、左右方向へ傾けて、転覆せずに静止できる角度を確認する方法です。
車両諸元を用いた計算
車両の寸法、重量、輪距、重心高さなどをもとに、最大安定傾斜角度を計算する方法です。
どのような確認方法や資料が必要になるかは、車両の種類、改造内容、変更した装置などによって異なります。
最大安定傾斜角度が不足するとどうなる？
最大安定傾斜角度が不足している車両は、横方向の安定性に十分な余裕がない可能性があります。
また、実際の走行では、速度、急な操舵、路面の凹凸、積載物の移動などの影響が加わるため、静止状態よりも横転リスクが高まる場合があります。
保安基準に必要な安定性を満たしていることが確認できない場合は、車検に適合しない可能性があります。
特に、リフトアップや架装によって重心高さが大きく変化している車両では、改造内容や安定性について、計算書や関係資料による確認が必要になる場合があります。
最大安定傾斜角度についてまとめ
最大安定傾斜角度について、この記事の要点をまとめます。
- 最大安定傾斜角度は、車両を横方向へ傾けたときに転覆せず静止できる限界の角度
- 一般的な四輪自動車では、原則として左右それぞれ35度まで転覆しない安定性が必要
- 35度の斜面を安全に走行できるという意味ではない
- リフトアップや車体上部への重量物の取付けによって重心が高くなると、安定性は低下する傾向がある
- 車検に適合するリフトアップ量を「何インチまで」と一律には決められない
- 3インチアップは特定条件での試算上の目安であり、すべての車両への適合を保証するものではない
- タイヤ、輪距、重心高さ、車両重量、重量配分、装備品などを総合的に確認する必要がある
- 指定部品を使用しても、ほかの保安基準への適合が免除されるわけではない
リフトアップ車では、最大安定傾斜角度だけでなく、次の項目も確認する必要があります。
- 直前及び側方視界
- 灯火類の取付位置
- 最低地上高
- タイヤの突出
- 速度計
- 後部の突入防止
- 車両の寸法や重量の変化
リフトアップ量や部品名だけで判断せず、車両全体の仕様と改造内容を総合的に確認することが大切です。
参考資料
・道路運送車両の保安基準 第5条「安定性」
・道路運送車両の保安基準の細目を定める告示 第2節 第86条「安定性」
・自動車技術総合機構 審査事務規程 7-6・8-6「安定性」
